はじめに
皆さんご存じ?KNIMEでのIF文を解説していきたいと思います。 今回は中級編に入れてもいいような内容です。
Rule Engine と変数の知識があることを前提にしているので、まだ知らないよって方は先に下記の記事を読んでみてください。
今回のテーマ ~IF Switch・End IF~
Switch文には、始まりがあって終わりがあります。また、Switch文には、Rule Engineが必須と言っていいくらいにセットで出てきます。
Endがなくても別に実行はできるですけどね、、あった方がWorkflowがきれいで見やすいです。
覚えてほしいこと
KNIMEではIF文（条件分岐）の、条件の部分をRule Engineが、分岐の部分をSwitch文が担当
やりたいこと
１．実行日が月初の場合はファイルを出力。
２．実行日が月初の場合は「実行日」のコラムに"月初"と、それ以外の日付の場合は「実行日の日付」を出力
IF文とは？ - KNIMEでのIf文
すごい基礎的な部分なので、皆さんご存じだとは思いますが、
そもそもIF文とは、日本語で条件分岐とも言われるもので、「もしOOなら、XXする」というような条件を作る構文です。ただ英語のifを日本語訳しただけですけどね。
KNIMEでは、Rule Engineと組み合わせてIf文を表現します。条件分岐の、条件の部分をRule Engineが、分岐の部分をSwitch文が担当しています。
IF Switchは、Swich機能を担っておりRule Engineによるラベルを基準にWorkflowを振り分けます。
Switch文の特徴
特徴として、Switch文により該当しなかった方のFlowは、下記のようになります。
１．Portに×がつく
２．信号がモノクロになる
これにより、Switch文に該当しない方は実行しなくなります。
また実行しなくなるだけでなく、Configureの変更もできなくなります。（Switch Nodeの設定次第ではできます。）
事前準備
さて、本題以外のNodeの設定について軽く触れます。
Date&Time Input
実行日を変数で取得するNodeです。変数名をTodayにして、Use Execution timeにチェックを入れます。これで実行日を取得できます。
String Manipulation
コラムを追加する部分です。
月初の場合 - top
月初以外の場合 - bottom
String Manipulationについてはこちらから。
IF Switch・End IFの使い方
IF Switch / End IFはセットみたいなものなので、一緒に解説したいと思います。
また、Rule EngineもIfの部分を担う大切な部分なので、一緒に解説します。
Workflow
Workflowの全体的な流れは下記の通りです。
１．社員表を読み込んでから、Date&Time Inputを実行して実行日を取得しています。
２．取得した実行日をRule Engineを通して月初かどうかを判断します。（条件IF文）
３．月初か月初以外かで別々の処理を行います。また、月初の時はExcel Writerで書きだします。（分岐Swich文）
４．実行後にConcatenateの処理を行います。片方しか実行されない場合は片方のTableのみを参照します。（If文の終了 End IF）
Workflowは下記からダウンロードできます。
IF文を使う - IF Switch – KNIME Hub
Confirm - Before After
IF Switchの部分では、取り込んだ社員表のTableそのままです。
Rule Engineでどちらに流れるかを変数で指定します。
その変数をもとにそれぞれのString Manipulationが実行されることで、End IFの時点では、実行日というコラムが追加されています。
Configure - Rule Engine Variable
まずはRule Engine Variableの部分のConfigureについてです。
これがIF Switchの条件IFの部分を担っている一番重要な部分です。Rule Engineは以前の記事で開設した通り、ラベル付けをする機能を果たしています。
IF Switchの場合は「both・bottom・top」の３つから選択できます。今回は、月初かそれ以外なので、bothという選択肢は適用しません。
Configure - IF Switch
IF Switchの設定は簡単です。
Step1 - Active all outputs during configuration step のチェックを外す
まずは、 Active all outputs during configuration step のチェックを外します。これは、誤作動を防止するためです。
ちなみにこのOptionは後続過程の開発用です。これにチェックを入れると、どちらのPortのFlowも設定を行うことができます。例えばtopと変数で指定しても、bottomの方のNodeのConfigurationを変更することができます。チェックを入れないと、信号機が消えてしまって後続Nodeの設定ができないですよね。
開発するときは、Step2の変数の設定をやめて、Select active portから後続過程の設定を確認してもいいと思います。
Step2 - Flow variable 変数を指定
Rule Engine Variableで作成した変数をFlow Variableから指定するのみです。

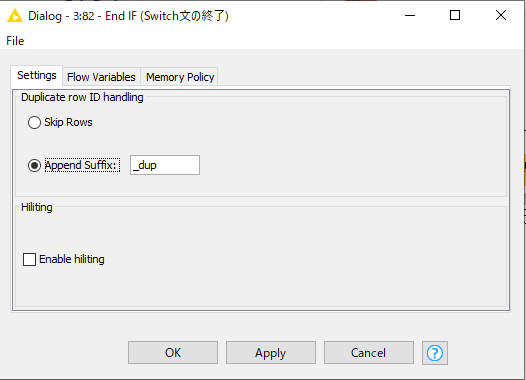

Configure - End IF
特に設定はいりません。
End IFは、IF Switchの分岐処理が終了したら挿入するNodeです。Concatenateと同じ役割を持っています。Configureを見ても、同じ機能であることが想像できます。
今回の例ではありえませんでしたが、bothを選択したときにRow IDが重複することがあると思うので、そのようなときにduplicate row ID handlingが重要になります。
ただし、Concatenateにはある、Column handlingのOptionがないので、bothの場合はColumnの数・名前は必ず同じでないといけません。
Concatenateについてはこちら。
ちょっと一言
IF Switch文とRow Splitterの使い分け
個人的によく混同しがちなのが、IF Switch文とRow Splitterです。どちらもRule Engineで基準を設けてあげれば、処理を分けることができます。
私が思うこれらのすみ分けは、下記の通りです。
Rule Engine + IF Switch + End IF
テーブル全体に対して処理を分けたい場合
Switch文はフィルタリングを行いません。テーブル全体で処理を分けたいときに有効です。
Workflowから、どの条件を通ったのかを判断したい場合
Workflowからどの条件で通ったのかが分かるのも利点だと思います。SplitterではOutputを確認しなければわかりません。
Tableが空になる可能性がある場合
まだ解説していませんが、Empty Table SwitchというNodeがあります。通常Tableが空になると、Workflowとしてはエラーとして処理されるため、その後の処理を継続することができません。そのテーブルにデータがないとしたら出力したくない場合や、処理を継続したい場合などに有効です。
Rule Engine + Row Splitter + Concatenate
テーブルの一部に対して処理を分けたい場合
Splitterは、どちらかのPortが消えることがありません。基準に沿ってTableの内容を分けるだけなので、ある基準でTableの内容を分けて別々の処理を行いたい場合はSplitterを使用するといいと思います。
Date&Time InputとDate&Time Configureの違い
今回出てきたDate&Time Inputと変数の記事で扱ったDate&Time Configureの違いについてです。どちらも実行日を変数で取得するNodeです。
機能・画面ほとんど同じですが、KNIME Serverを使用するときに違いがあります。Configureの中でInputの方ではWizardと書かれている部分が追加されていると思います。
これは、KNIME Serverで実行した場合のWebの画面のことです。
KNIME Server で実行すると、Web上で下図のようなInputできる項目が出てきます。KNIME Serverなんて持ってない！という人でも、Interactive View というOptionからシミュレーションすることができます。
おわりに
気合い入れすぎて少し長くなってしまいました！ Switch文について、理解できたでしょうか。
今回、実行日をもとに分けるという例を挙げましたが、ほかにも用法はいくつかあるかもしれません。こんなことに使っているよ！という例があれば、教えていただきたいです。
寒くなってきましたね、2020年も残すところあと２か月です。風邪ひかないように気を付けながら頑張りましょう！ではまた！
