KNIME - VLOOK UP を覚える ~Joiner~





はじめに

さて、本格的なNodeの説明に移りたいと思います。まずはReport作成で必須・KNIMEの得意技、Excel でいうVLOOKUPを覚えます。Nodeの名前は"Joiner"と言います。





今回のテーマ ~Joiner~

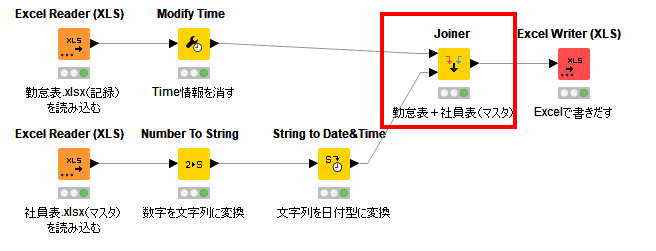

 社員表は前回までのデータをそのまま使用したいと思います。新しいNode "Modify Time"が時間データを消すために入っていますが、今回は深入りしません。

f:id:makkynm:20200420235833p:plain

Joiner



覚えてほしいこと

  • くっつけ方は4種類
  • 元データを上に、マスタを下にくっつけて、Left Outer Join
  • データ数で結果を検証



やりたいこと

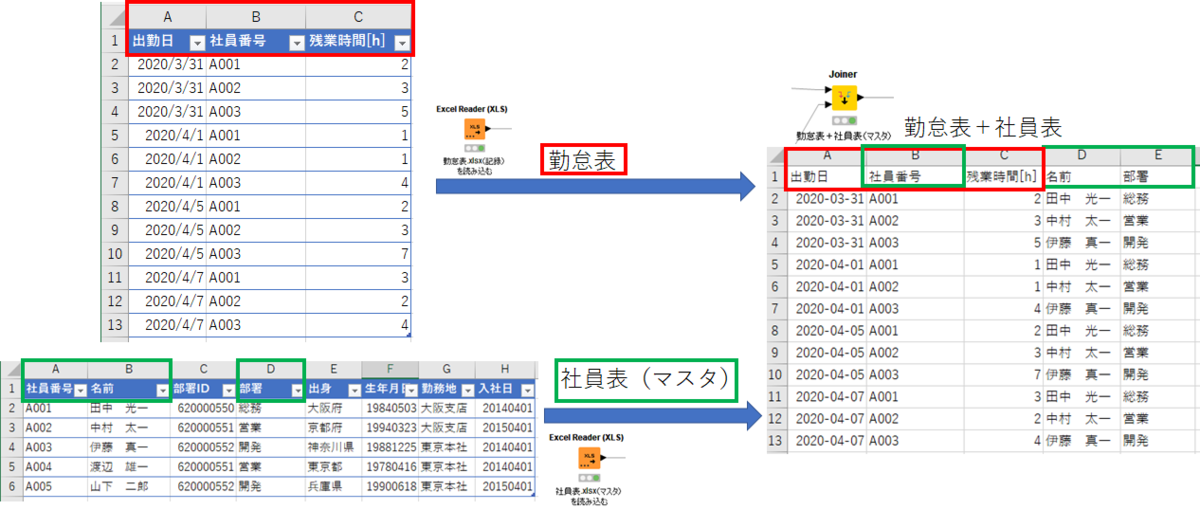

今回例として、「勤怠表」に、社員番号をキーにして「社員表」記載の情報(名前・部署・勤務地・生年月日・入社日)をくっつけてみましょう。

実際に下記のようなExcelを作ってみて試してみてください。

f:id:makkynm:20200421091007p:plain

やりたいこと

前準備 Modify Time

前準備として、時間を消すために入れている"Modify Time" は今回のテーマではないので、Confirm画面とConfigureの画面を貼っておきます。

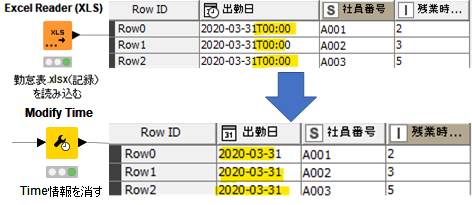

Confirm - Before After

f:id:makkynm:20200421001718p:plain

Before After(Modify Time)

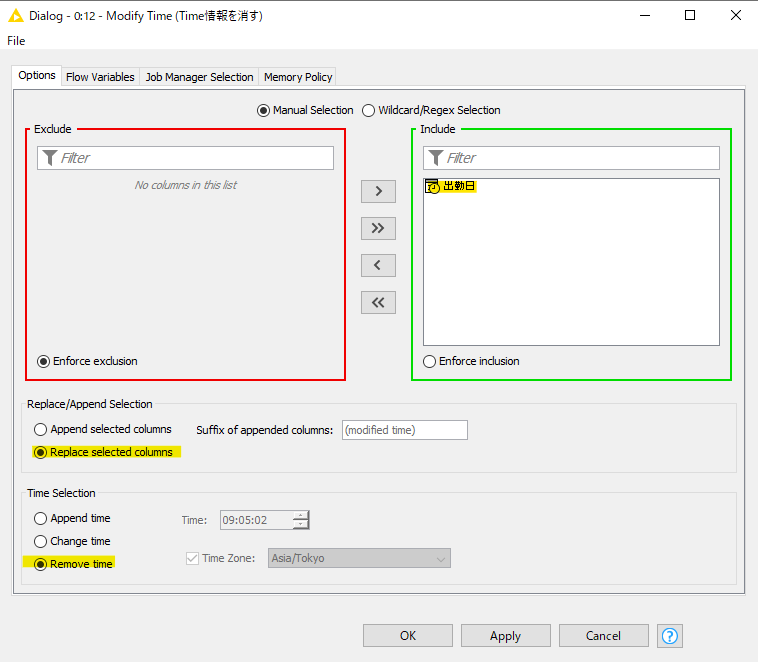

Configure

Remove Timeを選択することで、自動的に作られてしまった時間を削除して、日付のみにすることができます。

f:id:makkynm:20200421001017p:plain

Modify Time Configure

 さて、Inputが集まったので早速行っていきましょう。



Joinerの使い方

Workflow

f:id:makkynm:20200420235833p:plain

Joiner

Confirm - Before After

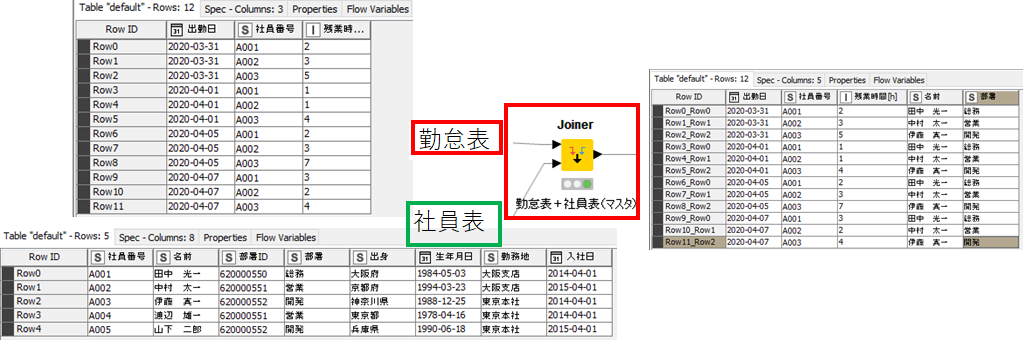

4.Confirm の結果を先に見てみましょう。勤怠表にVLOOKUPで当てたかのように社員表のデータが追加されていることが分かります。

f:id:makkynm:20200421234727p:plain

Joiner

Configure

大きく分けて4Stepあります。

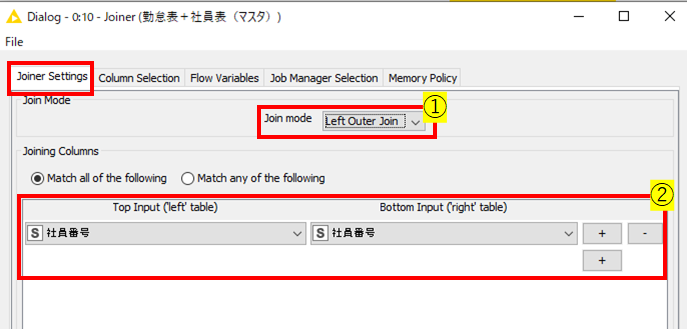

f:id:makkynm:20200421235113p:plain

Joiner Configure - Step1, 2

f:id:makkynm:20200422000122p:plain

Joiner Configure - Step3, 4



Step1 - Join Mode

 これがものすごく重要です。くっつけ方は4種類あります。KNIMEでは、上からのInputをLeft、下からのInputをRightと定義しています。Outerがつくと、保持するというような意味がつきます。

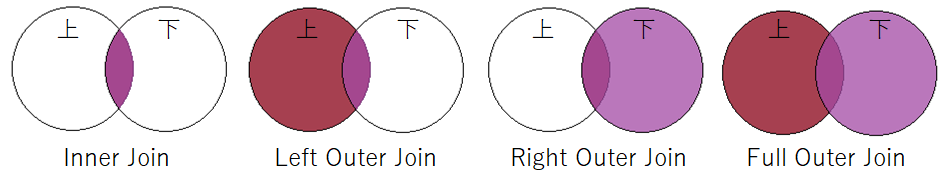

ベン図で書くと下図のような形になります。上と下のテーブルがそれぞれどう保持されるかがこれで分かります。

f:id:makkynm:20200422085246p:plain

くっつけ方は4種類

図出典:3.0 Data Sources Tab

分かりにくいですかね??もし分からない!って人は、これだけ覚えてください。

元データを上に、マスタを下にくっつけて、Left Outer Join」

ここでの注意点として、マスタの重複がないことを必ず確認してください。

ちなみにInner Joinはよく、マスタあるものだけを残したいといった場合に使います。

Full Outer Joinは、多対多の結合で使用します。



Step2 - Joining Column

次にKeyを設定します。VLOOKUPでいう、"検索値"の部分です。KNIMEでは、複数選択が可能です。ここでは社員番号を基準にVLOOKUPするので、社員番号にあたるコラムをTop Input、Bottom Inputのそれぞれから選択してあげれば完了です。

ここでの注意点として、必ずデータ型を一致させてください。よくあるミスとして、IDがInt(数値)として取り込まれている場合とString(文字列)として取り込まれているものを突き合わせようとしてJoinできなかったりします。



Step3 - Column Selection

次に残すコラムを設定します。まず上方で選択可能なタブ ” Column Selection ”を選択します。するとコラム選択の画面に移るので、各Inputテーブルから、Joiner実行後に残したいコラムをIncludeの方に移してください。

Step4 - Joining Column Handling

最後に、デフォルトでチェックが入っている④の部分のチェックを外します。

この機能をチェックすると、自動的にKeyとして使ったコラムを削除してしまいます。感覚的に、Step3で除いてしまった方が分かりやすいので、ここではすべてチェックを外してしまいましょう。

以上でJoinerの設定は終了です!



Confirm - 検証 Validation

最後にデータをExcelで見たときに、何かおかしい!データが足りない!ということがたまに発生します。その時私はよくJoinerを疑います。Joinerは非常に便利なのですが、正確に使わないと、データがおかしくなる原因になることが多いので、必ず検証作業を行いましょう。

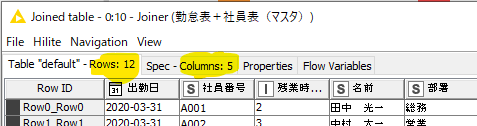

検証方法はいたって簡単で、「データ総数を比べる」だけです。データ総数はConfirmの上から確認でき、行の総数(Rows: 12)列の総数(Columns: 5)が一目で確認できます。特にRowsの数を見てください。

f:id:makkynm:20200423084319p:plain

Confirm - 検証 Validation

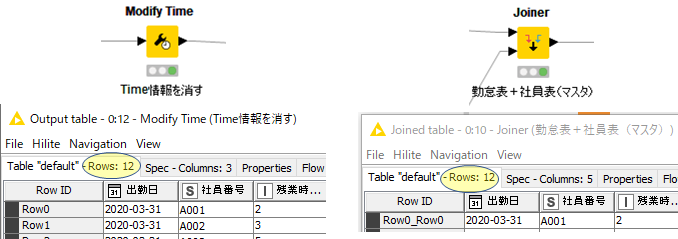

今回のような、「Left Outer Join」を使用した場合、「上のテーブルの総数とJoiner後の行数が同じか」を確認すればOKです。今回の場合、下図のような形です。Rowsが同じ数になっていることが分かります。

もしここの数字が増えていた場合、マスタの重複を疑ってください。よくあるミスです。

f:id:makkynm:20200423092612p:plain

Confirm - 検証 Validation



 ちょっと一言

Joinするときの注意点

Joinするとき、マスタテーブルは必ず重複がないようにしてください。そうでないと、Join後に「なぜだかデータが増えている」ということになります。

マスタの重複を取り除くには、Joinerにつなぐ前に、 「Duplicate Row Filter」や「GroupBy」を使用することをお勧めします。

f:id:makkynm:20200422091002p:plain

重複を取り除く
Joinerのよくあるエラー

上でも書きましたが、Joinするときのよくあるエラーとして、データ型の不一致があります。必ずキーに設定するコラム(今回は"社員番号"、VLOOKUPでいう"検索値")のデータ型は揃えてください。

このようなエラーが起こらないためにも、新しいデータをImportしたら、データ型を変換して整える癖をつけておくといいです。



おわりに

Joinerが分かれば、KNIMEを使う幅がかなり広がります。ExcelのVLOOKUPはデータが重くなると、処理に限界があると思うので気軽にKNIMEが使えるようになると一気に日々の業務スピードが上がると思うので、ぜひマスターしてみてください。
